Hyper Toyoron Hose (Soft PVC hose)
-
Applications | For factory equipment hoses and various equipment | ||
---|---|---|---|
Fluids | Oils Chemicals Powder Air Water, Hot water | ||
Material | Soft PVC | Reinforcement material | Polyester threads |
Features |
|
||
Temperature range | -5°C-70°C | ||
Specifications | Standards chart by size Genuine couplings |
· Precautions for use | |
---|---|
[Fluid verification] | Unlike rubber hoses, the transparent HYPER TOYORON Hose allows good visibility inside so verification is quick. |
[Easy fitting insertion] | The HYPER TOYORON Hose is easy to cut and couplings can be easily inserted for improved hose installation efficiency. |
[Wide range of sizes] | Inner diameters range from 9 to 50 mm. Can also be adapted for larger diameters. |
[Oil-resistant] | Superior oil resistance for longer product life compared to conventional vinyl chloride hoses. |

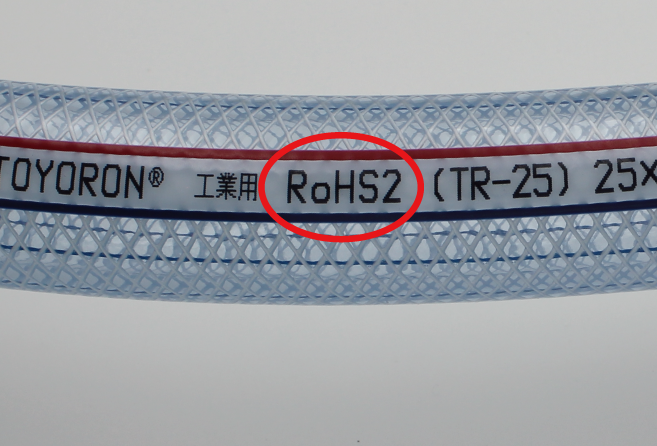

Note: The HYPER TOYORON HOSE is compliant with the revised regulations of the RoHS 2. |
A multipurpose pressure-feed hose made of soft vinyl chloride, the HYPER TOYORON HOSE provides superior oil resistance compared to the TOYORON HOSE for a longer life. |
|
Product no. | Inner dia. × Outer dia. | Use pressure (MPa) |
Range of temperature | Standard weight | Standard length | Minimum bend radius | Packaging | Color | |
mm | 23°C | 70°C | °C | kg/Roll | m | mm | |||
HPT-9 | 9×15 | 0 to 1.5 | 0 to 1.0 | -5 to 70 | 15 | 100 | 45 | Bobbin style | Naturally transparent feature lines with blue threads |
HPT-12 | 12×18 | 0 to 1.2 | 0 to 0.8 | 19 | 100 | 65 | |||
HPT-15 | 15×22 | 0 to 1.0 | 0 to 0.8 | 27 | 100 | 95 | |||
HPT-19 | 19×26 | 0 to 1.0 | 0 to 0.6 | 16 | 50 | 120 | |||
HPT-25 | 25×33 | 0 to 1.0 | 0 to 0.6 | 25 | 50 | 165 | |||
HPT-32 | 32×41 | 0 to 0.7 | 0 to 0.4 | 35 | 50 | 200 | Film packing | ||
HPT-38 | 38×48 | 0 to 0.6 | 0 to 0.4 | 45 | 50 | 300 | |||
HPT-50 | 50×62 | 0 to 0.6 | 0 to 0.3 | 54 | 40 | 440 |
Hose size | TOYOCONNECTOR(Nut fastening couplings) | W-SAFETY CLAMP WITH NIPPLE | ||||||||
Screw type | PIPE THREAD MALE | |||||||||
Brass | Brass | Brass and plastic | Plastic | SUS | SUS | SUS | Brass | |||
TC3-B | TC6-B | TC3-PB | TC3-PC | TC6-S | TC3-S | TCSB | WFSN | |||
Hose part no. | Inner dia. | Outer dia. | ||||||||
HPT-9 | 9 | 15 | OK | OK | OK | OK | OK | |||
HPT-12 | 12 | 18 | OK | OK | OK | OK | OK | |||
HPT-15 | 15 | 22 | OK | OK | OK | OK | OK | OK | ||
HPT-19 | 19 | 26 | OK | OK | OK | OK | OK | OK | ||
HPT-25 | 25 | 33 | OK | OK | OK | OK | OK | OK | ||
HPT-32 | 32 | 41 | OK | OK | ||||||
HPT-38 | 38 | 48 | OK | OK | ||||||
HPT-50 | 50 | 62 | OK | OK |
Hose size | KAMLOK | |||||||
KAMLOK COUPLER HOSE SHANK | TWINLOK COUPLER HOSE SHANK (with locking feature) |
|||||||
Aluminum | SUS | PP | Aluminum | SUS | PP | |||
633C AL | 633C SST | 633C PP | 633CL AL | 633CL SST | 633CL PP | |||
Hose part no. | Inner dia. | Outer dia. | ||||||
HPT-9 | 9 | 15 | ||||||
HPT-12 | 12 | 18 | ||||||
HPT-15 | 15 | 22 | ||||||
HPT-19 | 19 | 26 | OK | OK | OK | OK | OK | |
HPT-25 | 25 | 33 | OK | OK | OK | OK | OK | OK |
HPT-32 | 32 | 41 | OK | OK | OK | OK | ||
HPT-38 | 38 | 48 | OK | OK | OK | OK | OK | OK |
HPT-50 | 50 | 62 | OK | OK | OK | OK | OK | OK |
Hose size | KAMLOK | ||||
KAMLOK ADAPTER HOSE SHANK | |||||
Aluminum | SUS | PP | |||
633E AL | 633E SST | 633E PP | |||
Hose part no. | Inner dia. | Outer dia. | |||
HPT-9 | 9 | 15 | |||
HPT-12 | 12 | 18 | |||
HPT-15 | 15 | 22 | |||
HPT-19 | 19 | 26 | OK | OK | OK |
HPT-25 | 25 | 33 | OK | OK | OK |
HPT-32 | 32 | 41 | OK | OK | |
HPT-38 | 38 | 48 | OK | OK | OK |
HPT-50 | 50 | 62 | OK | OK | OK |
